在重庆某汽车零部件焊接车间的现场调试中，我们遇到一个典型的棘手故障：一条采用变频器驱动的输送线，其后方PLC模拟量模块采集的温度信号频繁跳变，波动幅度高达满量程的15%。操作员甚至能观察到，每当焊枪启动的瞬间，上位机画面上的温度曲线就会剧烈抖动。这类问题在工业现场屡见不鲜，但背后的干扰机理却绝非“接地不良”四个字可以简单概括。

干扰源与耦合路径的解剖

通过对现场波形进行频谱分析，我们发现干扰能量主要集中在10kHz到1MHz频段，且与焊机逆变频率高度相关。这并非普通的工频干扰，而是由大功率开关器件产生的高频共模噪声，通过空间辐射和地环路两条路径耦合进信号回路。值得注意的一个细节是：该车间的地网阻抗在焊接大电流冲击下产生毫伏级电位差，而普通屏蔽层两端接地反而加剧了地环路电流。

在实际排查中还发现，原系统的信号调理电路采用普通RC滤波，对这类宽频噪声几乎无抑制能力。更棘手的是，温度变送器与变频器共用同一路24V开关电源，电源线上的纹波直接叠加到了信号上。这种多源叠加的干扰环境，单纯靠加大线径或改善屏蔽已经力不从心。

隔离方案的设计逻辑与器件选型

针对上述复合干扰，我们决定在信号链路上引入磁隔离技术，并重新规划电源分配。核心思路是切断地环路，同时将信号地与电源地在物理上彻底分离。具体实施时，在变送器与PLC之间串入信号隔离器，型号选型时重点考察了隔离耐压（≥2.5kVAC）和带宽（≥100kHz），确保既能阻断共模干扰，又不牺牲信号的实时性。

对于现场那批需要给两线制变送器供电的回路，我们同步更换了配电器。这款配电器不仅提供隔离电源，其输出端还设计了有源滤波电路，实测能将电源纹波从50mVpp抑制到5mVpp以内。至于处于危险区域的几路本安信号，则按照IEC 60079-11要求加装了安全栅，既保证了防爆性能，又通过光电隔离进一步切断了危险能量与安全侧的耦合。

• 信号隔离器：用于4-20mA/HART信号的全隔离传输
• 配电器：解决变送器供电与信号采集的共地问题
• 安全栅：用于本安防爆场合，兼顾限能保护与信号隔离

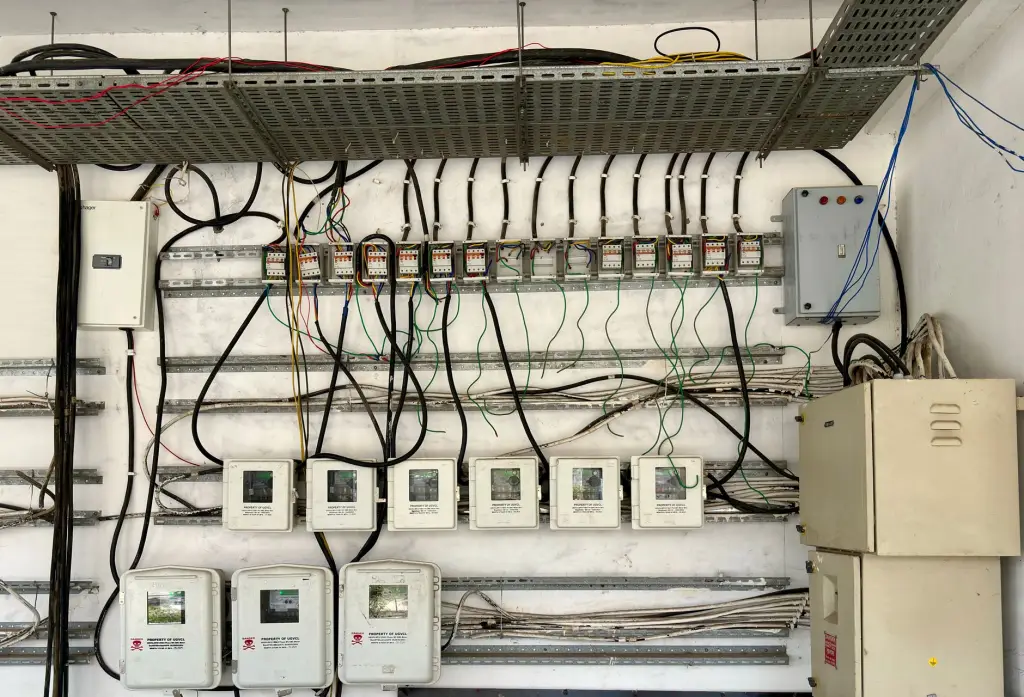

现场测试数据与施工注意事项

改造完成后，我们做了对比测试：焊机持续工作时，PLC读取的温度信号波动从±2.8℃降至±0.3℃以内，信噪比改善超过20dB。但这里必须提醒一点：隔离器并非万能的“万能药”。如果安装位置离干扰源过近，或者隔离器输入输出布线平行走线过长，寄生电容仍会形成新的耦合路径。我们这次特意将隔离器安装在距离PLC柜8米处的一个独立金属箱内，并且输入输出电缆采用十字交叉布线，实测效果比紧凑安装提升了近40%的抑制能力。

1. 隔离器安装时，确保输入输出线缆分槽走线，间距至少10cm
2. 配电器的24V侧建议采用独立开关电源，避免与动力电源混用
3. 安全栅的接地端子必须单独接至本安地，接地电阻小于1Ω

从长期运行的可靠性来看，这套方案已连续运行6个月无故障。在工业自动化项目改造中，我们越来越感受到：抗干扰设计不是堆砌器件，而是要对干扰路径做精准预判。隔离器、配电器、安全栅组合使用，形成从供电到信号的立体化防护，才是应对复杂电磁环境的有效策略。当然，每个现场的接地系统和设备布局都不同，关键参数还需通过实测来微调，这也是工程实践中最有价值的部分。
